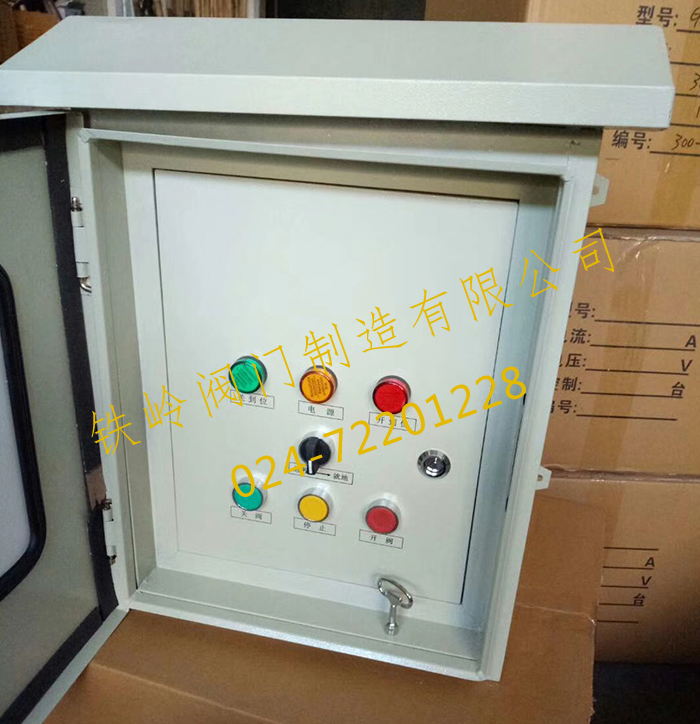

阀门电气控制箱(防爆)

产品名称:阀门电气控制箱(防爆)

产品型号: DKX - GB

规    格: 10A、20A、30A

安装形式:壁挂

防爆标志:ExdIIBT4

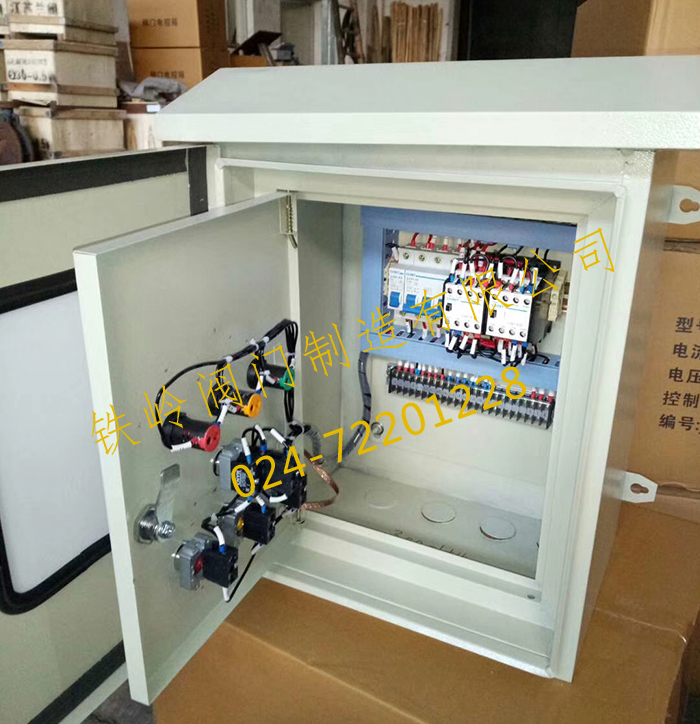

产品介绍:DKX-GB型控制箱电路主要由主电路,控制电路,共组显示电路和开度指示电路组成。控制电源采用经变压器降压后的36V低压隔离电源。

使用:按照电动装置使用说明书做好通电前的调试准备工作,再按照控制箱电气原理图和电动装置接线图接线,经检查无误后,接通电源。这时如红灯RD和绿灯GN均亮,表示电动阀门处于中间位置,检查电机相序正确后,操作开向按妞SO,开到位电动装置应停止工作,此时红灯RD亮,绿灯GN灭,表示阀门处于全开位置;操作关向按妞SC,关到位时电动装置应停止工作,此时红灯RD灭,绿灯GN亮,表示阀门处于全关位置。在开启过程中,红灯RD闪亮,绿灯GN常亮;而在关闭过程中,绿灯GN闪亮,红灯RD常亮。

开度指示器的调试:调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2,使开度表在电动阀门处于全关位置时指示为0,全关位置时满度指示。
