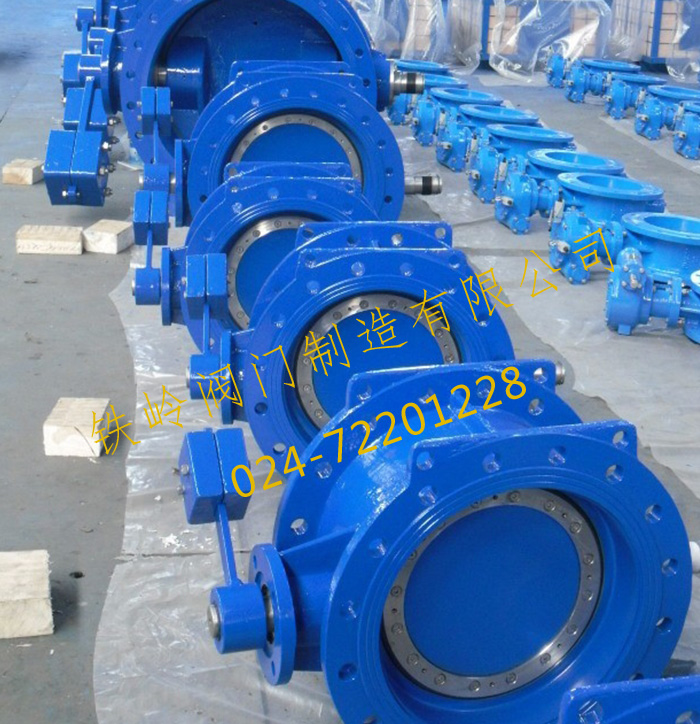

微阻节能型止回蝶阀

产品名称：微阻节能型止回蝶阀

产品型号： DHH44X/H - 6/10/16/25

公称通径： DN200 - DN1200mm

驱动方式：流体介质（自动）

公称压力：PN0.6 - 2.5MPa

适用介质：净水、源水、污水、海水等

适用温度： ≤ 80 ℃

主体件材料：碳钢、铸铁或不锈钢

微阻节能型止回蝶阀在设计上采用了外加平衡重锤的方式减少对介质的流阻。蝶板经过阀轴与重锤支臂连接，当介质流动蝶板被全部冲开后，重锤同支臂特设角度与蝶板产生平衡力，可抵消部分蝶板重力对介质的流阻，具有节能效果。当介质停止流动后蝶板自行关闭，重锤下落对蝶板有助关作用密封更加严密。止回蝶阀密封采用丁腈橡胶或金属硬密封结构。密封性能好、使用寿命长、维修方便等特点。

DHH44X/H型微阻缓闭消声节能止回阀主要用于源水、河水、污水、海水等介质，安装在加压输水泵的出口处，用以截断介质的回流，保护管道、水泵的安全运行。其主要特点：体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。微阻节能型止回蝶阀配合重锤的调整可减小流阻，有显著的节能效果。
