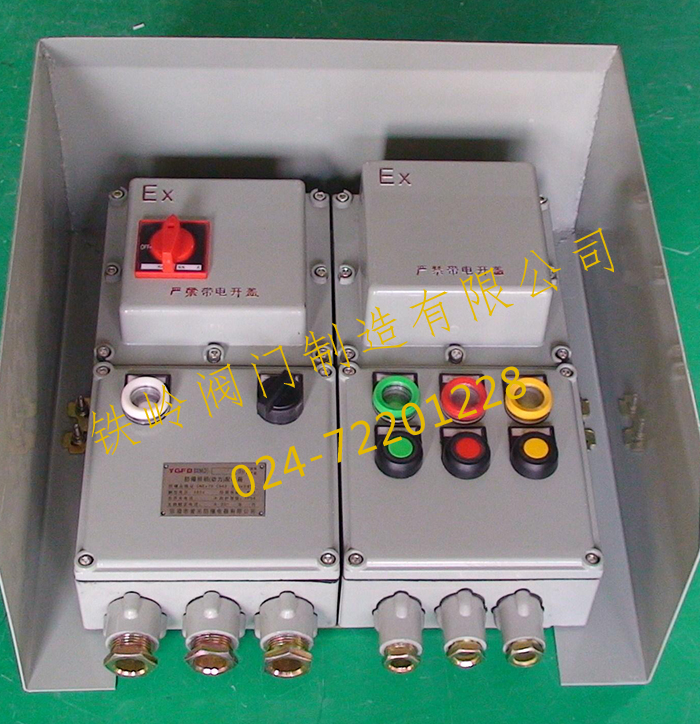

阀门电气控制箱（防爆）

产品名称：阀门电气控制箱（防爆）

产品型号： DKX - GB

规格： 10A、20A、30A

安装形式：壁挂

防爆标志：ExdIIBT4

产品介绍：DKX-GB型控制箱电路主要由主电路，控制电路，共组显示电路和开度指示电路组成。控制电源采用经变压器降压后的36V低压隔离电源。

使用:按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。

开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。
