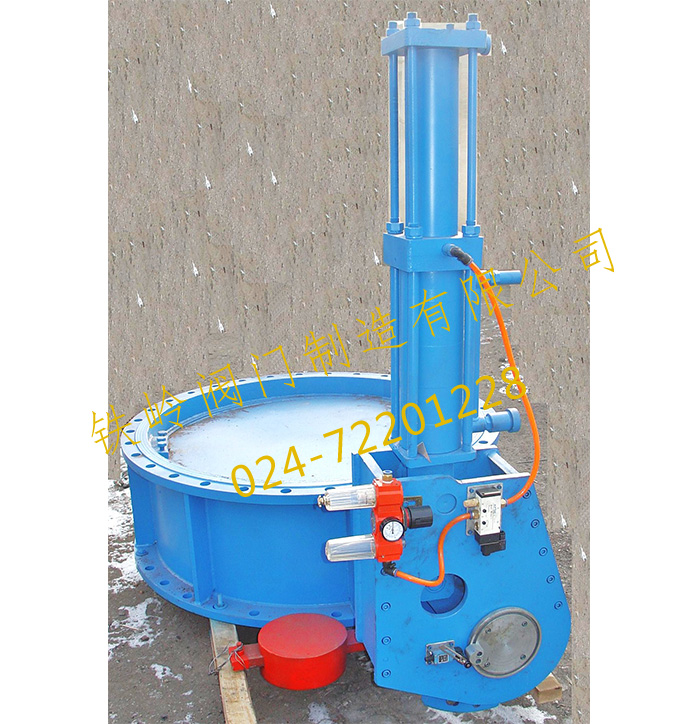

蝶式缓冲止回阀

产品名称：蝶式缓冲止回阀

产品型号：H47R - 2.5/6/10C

公称通径： DN500 - DN1600mm

驱动方式：手动、电动

公称压力：PN0.25 - 1.0MPa

适用介质：高温气体、气体等

适用温度：≤ 350 ℃

主体件材料：碳钢

蝶式缓冲止回阀属于自动阀类，阀门的开启靠泵或风机启动时介质的流动旋启，同时举起重锤，而关闭靠泵和风机停止后，压力介质的逆流和重锤的回落来关闭。以防止大量介质倒流进入泵和鼓风机一侧造成事故。

蝶式缓冲止回阀设有阻尼装置，其阻尼介质为液压油，当阀门自动关闭时由阻尼装置阻尼。蝶板的关闭分两阶段，从开启的位置（约75°）到30°为快关段，阻尼装置作用力很小，30°以后阻尼作用加大，为慢关段，并且快慢关段的时间可通过改变重锤在重锤臂上的位置及调节节流塞进行调整（调整节流塞只对快关段起作用）。

蝶式缓冲止回阀设计上充分考虑了各力的平衡关系，其流阻小，属于微阻型节能产品。其密封副为金属—金属的硬密封结构，适合于温度较高的工况，可耐温350℃，由于密封副的设计为弹性结构，所以密封性能良好。阀门设有助关装置，在蝶板关闭的最后阶段，用其助关，以确保蝶板关闭的紧密性。
