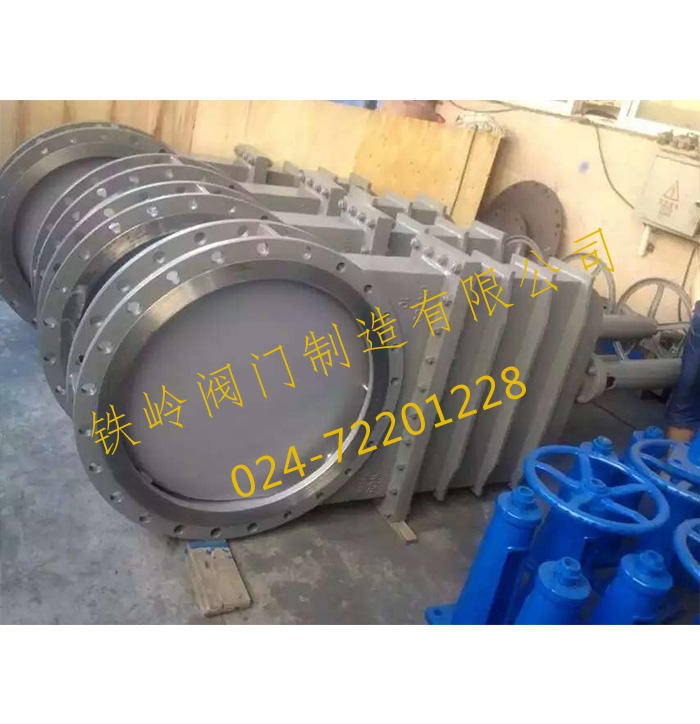

手动插板阀门

产品名称：手动插板阀门

产品型号：CZ41W/R - 1

公称通径：DN300～DN2200mm；

驱动方式：手动、电动、电液推杆驱动等

公称压力： PN 0.1MPa

适用介质：烟气、粉尘、物料、浆液等

适用温度：≤ 300 ℃

手动插板阀门主要由阀体、阀盖、传动立柱、阀板、丝杆、丝杆螺母、手轮等组成。操作时

转动手轮，使丝杆螺母旋转经丝杆带着闸板作往复运动，达到插板阀门的启闭目的。

手动插板闸门结构特点：

1.阀门结构长度短，可节省原材料、安装空间，有效支持管道强度。

2.阀门整体均采用优质碳素钢壳体结构焊接而成，密封面为硬密封结构。工艺性好，结构紧凑等特点。

3.启闭灵活，密封可靠，结构简单、重量轻、无卡阻、切断快、能随时调节开度。

4.可采取手动、气动、电动、液动等方式启闭阀门。

手动插板阀经久耐用，介质流动阻力小，维修方便，广泛应用于建材、冶金、矿山等行业烟气、

脱硫、粉尘、物料、浆液等调节控制流量的管道上，是控制介质流量的理想设备。
